饋線
饋線又稱電纜線，在有線電視系統中起傳輸信號的作用，通過它將天線接收的信號傳給前端系統，前端輸出的信號也是由電纜線傳輸?shù)礁饔脩舻碾娨暀C(jī)。因此饋線的質量和型號是直接影響有線電視系統接收效果和信號傳輸質量的重要因素。
扁饋線
扁饋線又稱平行饋線，它由兩根平行導線組成，兩根導線之間用聚氯乙烯或聚乙烯等絕緣材料固定，我國生產的饋線主要有SBVD和SBYD兩種，前者質地較硬，后者質地較軟，但前者比后者損耗小。由于平行饋線的兩根導線對地電容相等，故又稱平衡式或?qū)ΨQ式饋線。
平行饋線的導線直徑在1毫米至幾毫米之間，兩根導線間距不超過被傳輸信號波長的1/10，一般的為13mm左右。平行饋線的特性阻抗為300Ω，抗干擾能力差，但價格便宜。平行饋線對傳輸信號的損耗較大，所以在有線電視系統中，部件與部件之間的連接線段和部分用戶線采用扁饋線。

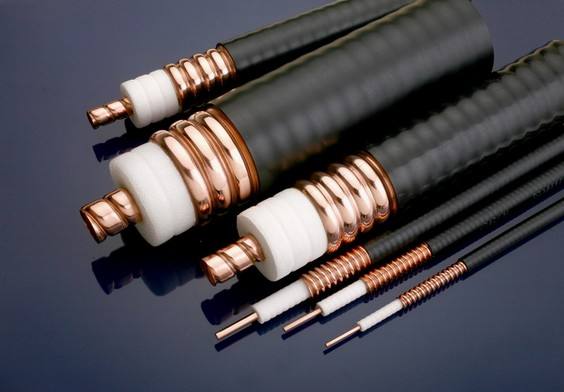

同軸電纜
同軸電纜同軸電纜損耗小，抗干擾性強，常用同軸電纜的特性阻抗為75Ω和50Ω，在城市有線電視中，同軸電纜直接與信號源與電視機相連，是較理想的電視信號傳輸線。常用的同軸電纜由內導體、絕緣層、屏蔽層和外保護層等組成。
內導體在電纜中主要起信號傳導的作用，常采用實心銅導線。大直徑電纜為了增大機械強度，也有采用銅包鋼作為內導體。
屏蔽層由銅絲編織而成，起導電和屏蔽的雙重作用，使用時金屬屏蔽端應接地。
絕緣體處于內導體與金屬屏蔽層之間，要求采用高頻損耗小的絕緣介質，制成類似蓮藕心的結構。由于絕緣體的支撐作用使導體與屏蔽層同心，故稱為同軸電纜。
外保護層是由橡膠、聚乙烯等材料制成的，包裹在屏蔽層之外，有機械保護和密封防潮、防腐等功能。
