FTTH光纖到端業務
光纖入企業FTTH
寬帶光纖接入網的優勢
就世界范圍看，絕大多數電信公司是以ADSL為主發展寬帶接入的，然而，ADSL是建立在銅線基礎上的寬帶接入技術，銅是世界性戰略資源，隨著國際銅纜價格持續攀升(近幾年年均20%-30%的增幅)，以銅纜為基礎的ADSL的線路成本越來越高，而光纖的原材料是二氧化硅，在自然界取之不盡，用之不竭。事實上，當前光纖的市場價格已經低于普通銅線，并且其壽命還遠高于后者。在新鋪用戶線路或者老電纜替換中，光纖已經成為更合理的選擇，特別是主干段乃至配線段。其次，作為有源設備，xDSL電磁干擾難以避免，維護成本越來越高。作為無源傳輸介質的光纖可以避免這類問題。
最后，隨著全網的光纖化進程繼續向用戶側延伸，端到端寬帶連接的限制越來越集中在接入段，xDSL的上下行連接速率無法滿足高端用戶的長遠業務需求。盡管ADSL2+和VDSL2技術有望緩解這一壓力，但其速率和傳輸距離的繼續大幅度提高是受限的，不能指望有本質性突破。顯然，隨著光纖在長途網、城域網乃至接入網主干段的大量應用，符合邏輯的發展趨勢是將光纖繼續向接入網的配線段和引入線部分延伸，最終實現光纖到戶。關鍵的問題是：推進速度有多快?這將取決于多種因素，包括市場的需求、競爭的需要、應用的刺激、技術的進步、成本的下降和配套運維系統的開發等。中國2008年舉辦奧運會和2010年舉辦世界博覽會這兩個重大世界性事件也將在一定程度上會推進FTTH的發展。
點到點有源以太網系統
歷史上，在企事業用戶應用環境，以太網技術一直是最流行的方法，已成為僅次于供電插口的第二大住宅和辦公室公用設施接口。主要原因是已有巨大的網絡基礎和長期的經驗知識，所有流行的操作系統和應用也都是與以太網兼容的，性能價格比好、可擴展、容易安裝開通以及具有高可靠性等。
對于公用網住宅用戶應用環境，點到點有源以太網系統采用有源業務集中點來替代無源點到多點系統的無源器件，使傳輸距離可以擴展到120km之遠。這種技術的主要優點是專用接入，帶寬有保證，每用戶可以在配線段和引入線段獨享100Mbit/s乃至1Gbit/s；局端設備簡單便宜；傳輸距離長，服務區域大；成本隨用戶數的實際增長而線性增加，可預測，無需規劃，投資風險低，設備端口利用率較高，因而在低密度用戶分布地區成本較低。缺點是兩端設備和光纖設施專用，用戶不能共享局端設備和光纖，當需求快速增長且用戶很密集時，光纖和兩端設備的數量及其成本以及空間需求也隨之迅速增加，因而不太適合高密集用戶區域。另外，有源以太網要求多點供電和備用電源，網絡管理的元件(包括電源)多，增加了供電和網管的復雜性。第三，從標準化的角度，有源以太網并沒有一個統一的標準，而是利用多個相關標準，從而產生多種不兼容的解決方案。最后還有一個可能影響選擇以太網技術的因素是傳統視頻業務的提供方式，例如有些美國電信公司(例如Verizon)承諾能提供同樣質量的傳統模擬射頻視頻節目，而以太網技術在支持傳統模擬射頻視頻節目的傳送方面是比較困難的。
在FTTH應用場合，點到點以太網主要用于多住戶單元接入，具體又分為單纖系統和雙纖系統兩種，單纖系統的上下行分別采用不同波長，典型上行波長為1310nm，下行波長為1550nm，傳輸距離為15km，遵循日本電信技術委員會制定的標準TS-1000，因而互操作性較好，網絡復雜性較低。雙纖系統采用兩根光纖，遵循IEEE802.3ub標準，采用多模光纖，傳輸距離僅為2km。不同運營商為了延長傳輸距離，增強其管理功能，制定了很多私有標準，使系統的互操作性很差。
無源光網絡系統
3.1無源光網絡技術
無源光網絡(PON)是一種純介質網絡，其主要特點是在接入網中去掉了有源設備，從而避免了電磁干擾和雷電影響，減少了線路和外部設備的故障率，簡化了供電配置和網
FTTH
管復雜性，降低了運維成本。其次，PON的業務透明性較好，帶寬寬，可適用于任何制式和速率的信號，能比較經濟地支持模擬廣播電視業務，具備三重業務功能(triple-play)。第三，其局端設備和光纖(從饋線段一直到引入線)由用戶共享，因而光纖線路長度和收發設備數量較少，相應成本較其它點到點通信方式要低，土建成本也可明顯降低。特別是隨著光纖向用戶日益推進，其綜合優勢越來越明顯。PON的每用戶成本隨著分享OLT的用戶數量的增加而迅速下降，因而最適合于分散的小企業和居民用戶，特別是那些用戶區域較分散，而每一區域用戶又相對集中的小面積密集用戶地區，尤其是新建區域。最后，無源光網絡的標準化程度好，基本分為ITUFSAN(全業務接入網絡)和IEEE兩大類，均可提供獨立可行的單一兼容解決方案。因而，多數美國大型電信公司傾向于選擇PON，而不是光以太網技術。 PON的主要缺點是一次性投入成本較高，因為局端光線路終端(0LT)很貴，光纖和分路器等無源基礎設施又必須一次到位，這樣當用戶數較少或用戶分布超過某一限定距離時，每用戶的成本很高，會產生大量沉淀成本。另外，其樹型分支拓?fù)浣Y(jié)構使用戶不具備保護功能或保護功能成本較高，影響了大規模發展。

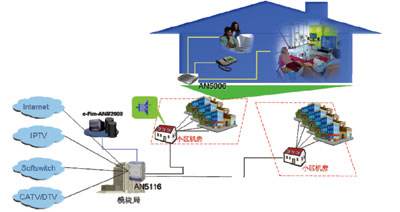

從網絡結構分析，無論哪種PON都可以有兩種不同的結構，即集中式和分布式，前者在局端OLT和業務靈活點(FP)之間只有一根光纖相連，分路器集中放置在FP處(即傳統的交接箱處)，從分路器到用戶光網絡終端之間有一根專用光纖相連。而分布式結構在靈活點處與配線點(DP)處都放置分路器，形成兩級分路。分析表明分布式結構在用戶普及率接近100%的區域應用時具有成本優勢，但是實際情況多半不是這樣，特別是對于用戶普及率不高的情況，集中式結構具有明顯的成本優勢，其成本可以隨著實際用戶數的增長而增長，不存在分布式結構的較大初期沉淀成本問題，而且也不會隨著技術的進步(如GPON的出現和應用)而需要重新部署。
無源光網絡技術的一個重要趨勢是提供多種語音處理方式，既可以在局端采用V5接口與PSTN相連，提供傳統PSTN語音業務，又可以在局端內置控制模塊，支持H.248/H.323協議，靈活適應以H.248協議為基礎的軟交換VoIP網絡或以H.323協議為基礎的傳統VoIP網絡，其主要發展趨勢則是著重支持軟交換網。
3.2APON和BPON
早期的窄帶無源光網絡是基于TDM的，性能價格比不好，已經自然消亡。ATM化的無源光網絡(APON/BPON)可以利用ATM的集中和統計復用，再結合無源分路器對光纖和光線路終端的共享作用，使性能價格比大大改進，在美國和日本等國已經敷設了約150萬線。
然而，APON/BPON的業務適配提供很復雜，業務提供能力有限，數據傳送速率和效率不高，成本較高，其市場前景由于ATM的衰落而黯淡。最后，從業務發展趨勢看，APON的可用帶寬仍然不夠。以FTTC為例，盡管典型主干下行速率可達622Mbit/s，但分路后，實際可分到每個用戶的帶寬將大大減小。按32路計算，每一個分支的可用帶寬僅剩19.5Mbit/s，再按10個用戶共享，則每個用戶僅能分得約2Mbit/s的帶寬而已。顯然，這樣的性能價格比是無法滿足網絡和業務的發展需要的。
3.3EPON
隨著IP的崛起和發展，有人提出了EPON的概念，即在與APON類似的結構和G.983的基礎上，設法保留其精華部分——物理層PON，而以以太網代替ATM作為鏈路層協議，構成一個可以提供更大帶寬、更低成本和更強業務能力的新的結合體——EPON。這一思想在以太網界獲得到了積極響應，在IEEE802.3ah的旗幟下已經形成了EPON標準。在日本為了與以前基于100Mbit/s的非標準EPON區別，將其稱為GEPON。鑒于基于100Mbit/s的非標準EPON已經消亡，EPON實際即指GEPON，不再專門區分。
EPON主要基于IEEE802.3ah標準，與傳統點到點以太網主要不同之處在于采用點到多點通信方式。其下行方向工作于TDM方式，數據流以變長以太幀方式廣播到ONU，每個ONU根據以太幀的MAC地址，決定取舍。上行方向工作于TDMA方式，來自不同時隙的ONU數據流匯聚到公共光纖設施和OLT。此外，傳統以太網工作于連續光傳輸模式，在收發兩個方向都是連續的比特流，因此收端的定時和判決容易實現。而EPON的上行比特流是輪流發送的突發數據包，OLT的接收定時恢復、判決門限設置、測距和延時補償比較復雜。
從EPON的結構上看，其關鍵優點是極大地簡化了傳統的多層重疊網結構，主要特點有：
●消除了ATM和SDH層，從而降低了初始成本和運行成本；
●下行業務速率可達1Gbit/s，允許支持更多用戶和更高帶寬；
●硬件簡單，無須室外電子設備，使安裝部署工作得以簡化；
●可以大量采用以太網技術成熟的芯片，實現較簡單，成本低；
●改進了電路的靈活指配和業務的提供和重配置能力；
●提供了多層安全機制，諸如VLAN、閉合用戶群和支持VPN等。

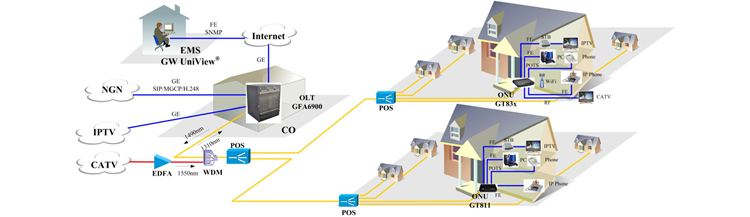

IEEE802.3ah規范的EPON技術的上下行波長是1310nm和1490nm，上下行速率均為1.25Gbit/s，傳輸距離是10/20km，分路比是32/16，主要業務是數據和語音，增加一個1550nm電視廣播波長后，成為語音、數據和電視三合一的所謂三重業務捆綁服務。對于傳送單一以太網業務而言，EPON是一種很好的解決方案。
EPON的主要缺點是由于IEEE802.3ah只規定了MAC層和物理層，MAC層以上的標準靠制造商自行開發，因而帶來靈活性的同時也造成了設備互操作性差的缺點。其次，EPON的總效率較低，主要是由于采用8B/10B的線路編碼，引入20%的帶寬損失，再加上其它的額外開銷
