政企SDH業務
政企SDH專線業務
SDH采用的信息結構等級稱為同步傳送模塊STM－N（Synchronous Transport Mode，N=1，4， 16流程，64），最基本的模塊為STM－1，四個STM－1同步復用構成STM－4，16個STM－1或四個 STM－4同步復用構成STM－16，四個STM－16同步復用構成STM－64，甚至四個STM－64同步復用構成STM－256；SDH采用塊狀的幀結構來承載信息，每幀由縱向9行和橫向 270×N列字節組成，每個字節含8bit，整個幀結構分成段開銷（Section OverHead，SOH）區、STM－N凈負荷區和管理單元指針（AU PTR）區三個區域，其中段開銷區主要用于網絡的運行、管理、維護及指配以保證信息能夠正常靈活地傳送，它又分為再生段開銷（Regenerator Section OverHead，RSOH）和復用段開銷（Multiplex Section OverHead， MSOH）。
SDH傳輸業務信號時各種業務信號要進入SDH的幀都要經過映射、定位和復用三個步驟。ITU-T G.707標準建議的復用映射結構如圖所示。
映射是將各種速率的信號先經過碼速調整裝入相應的標準容器（C），再加入通道開銷（POH）形成虛容器（VC）的過程，幀相位發生偏差稱為幀偏移。
定位即是將幀偏移信息收進支路單元（TU）或管理單元（AU）的過程，它通過支路單元指針（TU PTR）或管理單元指針（AU PTR）的功能來實現。
復用的概念比較簡單，復用是一種使多個低階通道層的信號適配進高階通道層，或把多個高階通道層信號適配進復用層的過程。復用也就是通過字節交錯間插方式把TU組織進高階VC或把AU組織進STM-N的過程，由于經過TU和AU指針處理后的各VC支路信號已相位同步，因此該復用過程是同步復用原理與數據的串并變換相類似。

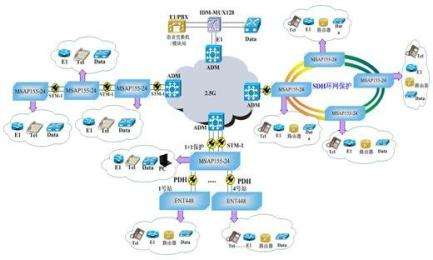

[3]SDH網絡具有鏈型、星型、環型、樹型和網孔型等結構形式，其中雙環結構是一種常用的形式，因為其具有自愈功能，能提供較高的可靠性。較常用的有雙纖單向通道保護環和雙纖雙向復用段保護環，其結構如下圖所示。
SDH之所以能夠快速發展這是與它自身的特點是分不開的，其具體特點如下：
特點優點
（1）SDH傳輸系統在國際上有統一的幀結構數字傳輸標準速率和標準的光路接口，使網管系統互通，因此有很好的橫向兼容性，它能與現有的PDH完全兼容，并容納各種新的業務信號，形成了全球統一的數字傳輸體制標準，提高了網絡的可靠性。
（2）SDH接入系統的不同等級的碼流在幀結構凈負荷區內的排列非常有規律，而凈負荷與網絡是同步的，它利用軟件能將高速信號一次直接分插出低速支路信號，實現了一次復用的特性，克服了PDH準同步復用方式對全部高速信號進行逐級分解然后再生復用的過程，由于大大簡化了DXC，減少了背靠背的接口復用設備，改善了網絡的業務傳送透明性。
（3）由于采用了較先進的分插復用器（ADM）、數字交叉連接（DXC）、網絡的自愈功能和重組功能就顯得非常強大，具有較強的生存率。因SDH幀結構中安排了信號的5%開銷比特，它的網管功能顯得特別強大，并能統一形成網絡管理系統，為網絡的自動化、智能化、信道的利用率以及降低網絡的維管費和生存能力起到了積極作用。
（4）由于SDH多種網絡拓撲結構，它所組成的網絡非常靈活，它能增強網監，運行管理和自動配置功能，優化了網絡性能，同時也使網絡運行靈活、安全、可靠，使網絡的功能非常齊全和多樣化。
（5）SDH有傳輸和交換的性能它的系列設備的構成能通過功能塊的自由組合，實現了不同層次和各種拓撲結構的網絡，十分靈活。
（6）SDH并不專屬于某種傳輸介質，它可用于雙絞線、同軸電纜，但SDH用于傳輸高數據率則需用光纖。這一特點表明，SDH既適合用作干線通道，也可作支線通道。例如，我國的國家與省級有線電視干線網就是采用SDH，而且它也便于與光纖電纜混合網(HFC)相兼容。
（7）從OSI模型的觀點來看，SDH屬于其最底層的物理層，并未對其高層有嚴格的限制，便于在SDH上采用各種網絡技術，支持ATM或IP傳輸。
（8）SDH是嚴格同步的，從而保證了整個網絡穩定可靠，誤碼少，且便于復用和調整。
（9）標準的開放型光接口可以在基本光纜段上實現橫向兼容，降低了聯網成本。
